The Definitive Science Behind نویز کابل شبکه: تحلیل عمیق پدیده‌ها (۲۰۲۵)

برای کنترل نویز، ابتدا باید انواع و منشأ فیزیکی آن‌ها را شناخت. نویز کابل شبکه اساساً به دو دسته کلی تقسیم می‌شود: نویز داخلی (Internal Noise) که در خود کابل ایجاد می‌شود و نویز خارجی (External Noise) که از محیط اطراف به کابل تحمیل می‌شود.

۱. تداخل داخلی (Crosstalk): جنگ سیگنال‌ها در زوج سیم‌ها

تداخل داخلی یا Crosstalk زمانی اتفاق می‌افتد که سیگنال یک زوج سیم در کابل اترنت، روی سیگنال زوج سیم‌های مجاور تأثیر می‌گذارد. دو نوع اصلی Crosstalk که معیار سنجش کیفیت کابل هستند:

• تداخل نزدیک انتها (NEXT - Near-End Crosstalk): این شایع‌ترین و مخرب‌ترین نوع تداخل است. NEXT زمانی اندازه‌گیری می‌شود که سیگنال از یک سو ارسال و نویز القایی در همان سوی فرستنده اندازه‌گیری شود. این نویز به دلیل نزدیکی دستگاه گیرنده به فرستنده، قوی‌تر است. کابل‌های با کیفیت بالا و ساختار دقیق، نرخ پیچش (Twist Rate) متفاوتی را برای هر زوج سیم اعمال می‌کنند تا القای الکترومغناطیسی متقابل را خنثی کنند.
• تداخل دور انتها (FEXT - Far-End Crosstalk): این تداخل در انتهای دور کابل (نزدیک دستگاه گیرنده) اندازه‌گیری می‌شود. اگرچه FEXT معمولاً ضعیف‌تر از NEXT است، اما در شبکه‌های پرسرعت Cat6a و بالاتر، کنترل آن بسیار مهم است.

۲. تداخل خارجی (Alien Crosstalk): چالش زیرساخت‌های متراکم

با افزایش فرکانس کاری به ۵۰۰ مگاهرتز (Cat6a) و ۱۰۰۰ مگاهرتز (Cat7)، پدیده Alien Crosstalk تبدیل به اصلی‌ترین عامل شکست تست‌های فلوک می‌شود. این نویز مربوط به تأثیر متقابل دو کابل کاملاً مجزا (نه زوج سیم‌های یک کابل) است که در کنار یکدیگر نصب شده‌اند.

• پیامد: زمانی که تعداد زیادی کابل Cat6a در یک سینی یا ترانکینگ به صورت موازی کشیده می‌شوند، میدان‌های الکترومغناطیسی آن‌ها با یکدیگر تداخل کرده و پایداری سیگنال هر کابل را تضعیف می‌کنند.
• راهکار مهندسی: تنها راه مؤثر برای کنترل Alien Crosstalk، استفاده از کابل‌های شیلددار (مانند F/UTP یا SFTP) است که لایه‌های محافظتی فیزیکی و الکترومغناطیسی در برابر محیط خارجی فراهم می‌کنند.

۳. نویز خارجی (EMI/RFI) و نویز حرارتی (Thermal Noise)

نویز خارجی می‌تواند از منابع زیر سرچشمه بگیرد:

• EMI (تداخل الکترومغناطیسی): موتورهای بزرگ، چراغ‌های فلوئورسنت، سیستم‌های برق صنعتی و ترانسفورماتورها.
• RFI (تداخل فرکانس رادیویی): تجهیزات بی‌سیم، دکل‌های مخابراتی یا فرستنده‌های قوی.
• نویز حرارتی: افزایش مقاومت الکتریکی کابل (به دلیل کیفیت پایین مس یا استفاده از CCA) باعث تولید گرما می‌شود. این گرمای اضافی، نویز حرارتی ایجاد کرده و راندمان انتقال داده و توان PoE را به شدت کاهش می‌دهد.

Advanced نویز کابل شبکه Implementation: چارچوب تخصصی وستا برای کنترل کامل

تیم مهندسی وستا یک چارچوب سه مرحله‌ای را برای اطمینان از حذف حداکثری نویز کابل شبکه در پروژه‌های حیاتی توصیه می‌کند. این چارچوب بر بالاترین استانداردها تأکید دارد.

۱. انتخاب هوشمندانه کابل (The Shielding Mandate)

انتخاب نوع شیلدینگ مهم‌ترین تصمیم برای مقابله با نویز خارجی است. برای شبکه‌های پرسرعت و پرنویز، کابل‌های UTP (بدون شیلد) دیگر پاسخگو نیستند:

توصیه VESTA: برای هر پروژه Cat6a یا بالاتر که بیش از ۲۴ کابل در یک مسیر مشترک دارد، استفاده از کابل‌های SFTP وستا یک الزام مهندسی است تا Alien Crosstalk به طور کامل خنثی شود.

۲. اجرای دقیق ارتینگ و گراندینگ (Grounding)

شیلدینگ کابل‌های SFTP تنها زمانی مؤثر است که به درستی ارت (Ground) شود. اگر شیلد به درستی به زمین متصل نشود، به جای جذب و تخلیه نویز، مانند یک آنتن عمل کرده و نویز را به سمت هسته کابل هدایت می‌کند. این پدیده به عنوان Ground Loop یا حلقه زمین شناخته می‌شود که خود یک منبع نویز مخرب است.

• قانون ارتینگ یک‌طرفه: در زیرساخت‌های کابل‌کشی، شیلدینگ باید فقط در یک انتها (معمولاً در پچ‌پنل مرکزی در رک) به زمین متصل شود تا از ایجاد جریان‌های ناخواسته جلوگیری شود.
• تجهیزات مکمل: استفاده از پچ‌پنل‌ها و کیستون‌های فلزی (Metal) که اتصالی کامل به شیلد کابل فراهم می‌کنند، ضروری است. کیستون‌های پلاستیکی نمی‌توانند این اتصال حیاتی را برقرار سازند.

نکته تخصصی مهندسی: «هزینه ارتینگ صحیح در مقابل هزینه‌ای که نویز کابل شبکه در طول ۵ سال به سازمان تحمیل می‌کند (به دلیل خرابی داده، اتلاف توان و تعمیرات مکرر)، ناچیز است. اجرای ارتینگ، یک بیمه‌نامه برای کل شبکه شماست.»

۳. فاصله‌گذاری و مدیریت مسیر (Cable Management)

حتی بهترین کابل‌های شیلددار نیز از قوانین فیزیک مستثنی نیستند. مسیردهی کابل‌ها باید به دور از منابع EMI باشد:

• فاصله حداقل ۳۰ سانتی‌متری از کابل‌های برق فشار قوی یا لوله‌های فلزی بزرگ.
• استفاده از ترانکینگ‌های فلزی به عنوان یک شیلد محافظتی اضافی.
• اجتناب از خم کردن بیش از حد کابل (زیر چهار برابر قطر خارجی کابل). خم‌شدگی شدید می‌تواند ساختار زوج سیم‌ها را تغییر داده و NEXT را به شدت افزایش دهد.

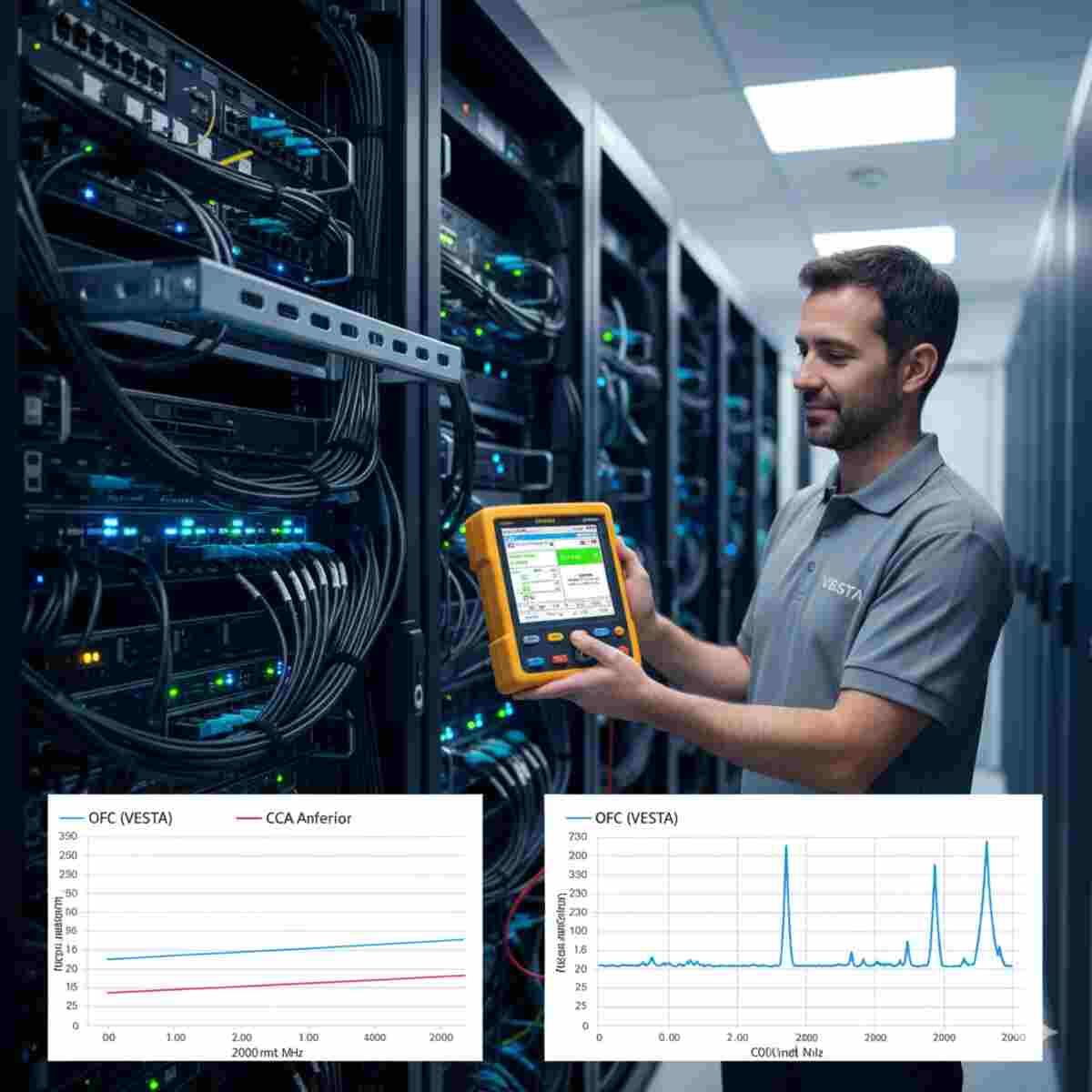

مقایسه داده‌محور: نویز کابل شبکه در کابل‌های مسی خالص (OFC) در برابر CCA

در بازار ایران، بزرگترین عامل نویز، استفاده از کابل‌های آلومینیومی با روکش مس (CCA) به جای مس خالص بدون اکسیژن (OFC) است. این تفاوت در جنس، تأثیر عمیقی بر عملکرد شبکه می‌گذارد.

چالش نویز کابل شبکه در سیستم‌های PoE و نویز حرارتی

سیستم‌های Power over Ethernet (PoE)، برق دستگاه‌ها (مانند دوربین‌ها، اکسس‌پوینت‌ها و تلفن‌های VoIP) را از طریق همان کابل داده تأمین می‌کنند. اینجاست که خلوص مس حیاتی می‌شود:

• مقاومت الکتریکی CCA: مقاومت آلومینیوم حدود ۶۰% بیشتر از مس است. این یعنی هنگام عبور جریان برق (در PoE)، اتلاف توان بسیار بالاتری رخ می‌دهد.
• نویز حرارتی: اتلاف توان در کابل CCA به گرما تبدیل می‌شود (اثر ژول). این گرما، نویز حرارتی (Thermal Noise) ایجاد می‌کند که با سیگنال‌های داده تداخل کرده و نرخ خطای سیگنال را بالا می‌برد. علاوه بر این، گرمای بیش از حد باعث کاهش عمر روکش کابل و احتمال آتش‌سوزی در رک‌ها می‌شود.

آمار وستا (۲۰۲۵): تیم تست ما نشان داده است که در فاصله ۱۰۰ متر و بار ۶۰ وات (PoE++), کابل‌های CCA می‌توانند تا ۴۰% اتلاف توان را تجربه کنند، در حالی که کابل‌های OFC وستا این اتلاف را زیر ۷% نگه می‌دارند. این تفاوت ۲۸ درصدی در اتلاف، مستقیماً به کاهش نویز کابل شبکه و پایداری ولتاژ خروجی منجر می‌شود.

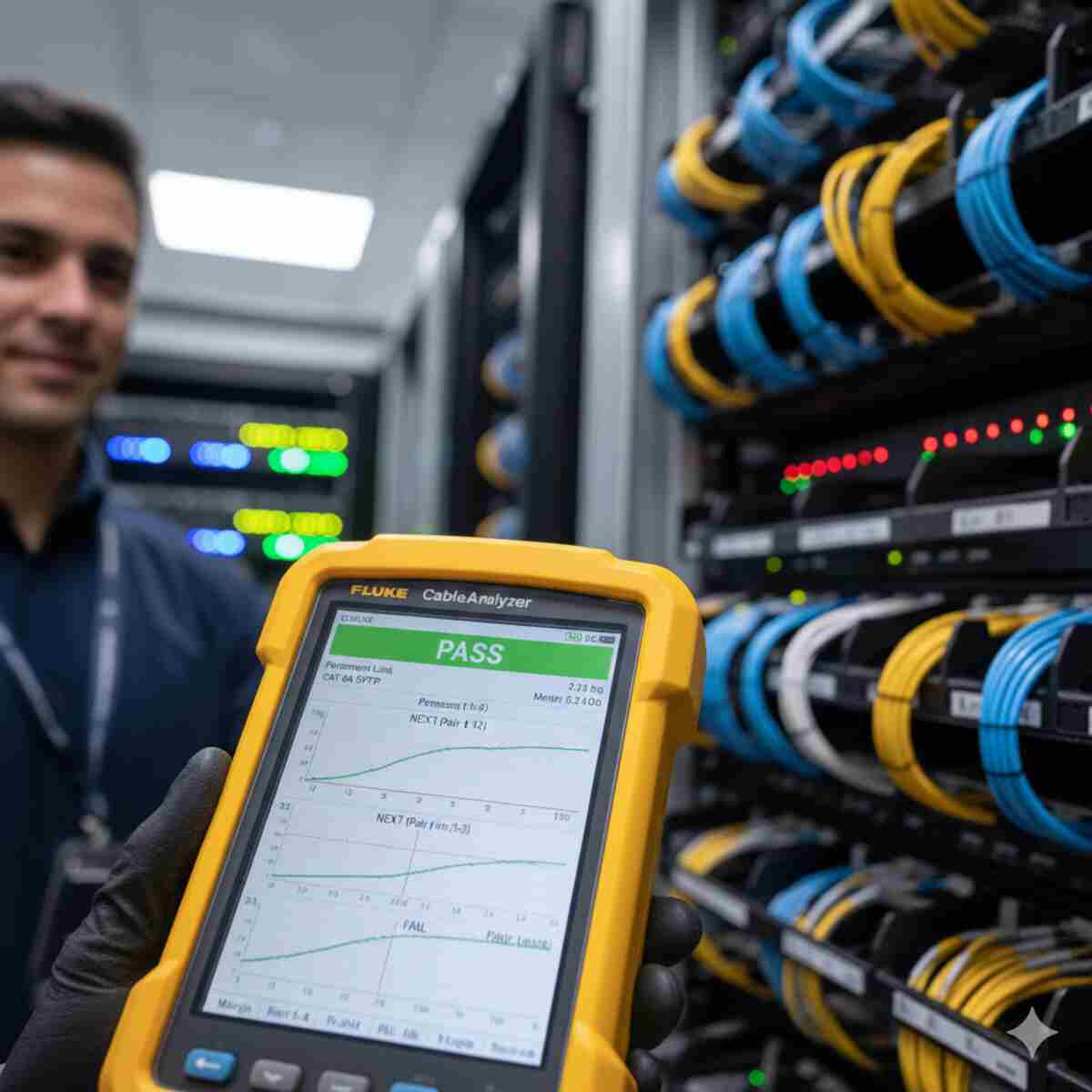

اهمیت تست فلوک (Fluke Testing) در تأیید کنترل نویز

هیچ ادعایی در مورد کنترل نویز کابل شبکه بدون گذراندن موفقیت‌آمیز تست‌های Fluke معتبر نیست. این تست‌ها دو پارامتر اصلی را اندازه می‌گیرند که مستقیماً با نویز مرتبط هستند:

• Return Loss (افت بازگشتی): اندازه‌گیری مقدار سیگنالی که به دلیل ناهمخوانی امپدانس (مثلاً خم‌شدگی کابل یا کانکتور ضعیف) به سمت فرستنده باز می‌گردد. نویز بالا به معنای Return Loss بالا است.
• Margin on NEXT/Alien Crosstalk: این حاشیه نشان می‌دهد که کابل چقدر بالاتر از حداقل استاندارد مجاز برای نویز عمل می‌کند. هرچه حاشیه بالاتر باشد، کابل در برابر تداخل، مقاوم‌تر است.

تضمین وستا: کابل‌های شبکه وستا برای گذراندن تست Permanent Link با حاشیه‌ای بالاتر از میانگین صنعت، طراحی و تولید شده‌اند تا اطمینان حاصل شود که تحت بار و نویز شدید، پایداری خود را حفظ می‌کنند.

Real-World نویز کابل شبکه Success Stories و شکست‌ها

یک شرکت بزرگ تولیدی در اصفهان با مشکل قطعی مکرر دوربین‌های IP خود (با استاندارد PoE+) مواجه بود. تمامی تجهیزات Active جدید بودند. پس از بررسی تیم فنی وستا، مشخص شد که کابل‌های Cat6 نصب شده (از یک برند متفرقه) از نوع CCA بودند و در سینی کابل، موازی با خطوط برق سه فاز قرار گرفته بودند. نویز حرارتی و EMI به حدی بالا بود که ولتاژ رسیده به دوربین‌ها زیر حداقل مجاز قرار می‌گرفت.

راه‌حل: تعویض تمامی مسیرها با کابل‌های SFTP Cat6a وستا و اجرای یک سیستم ارتینگ جدید. نتیجه، کاهش نرخ خطا به زیر 0.1% و حذف کامل قطعی دوربین‌ها بود. این نمونه اثبات می‌کند که در محیط‌های صنعتی، فاکتور نویز کابل شبکه مهم‌تر از هر بخش دیگری از زیرساخت است.

آینده نویز کابل شبکه: روندهای پیش‌بینی شده و استراتژی‌ها (۲۰۲۵-۲۰۲۷)

با حرکت صنعت شبکه به سمت سرعت‌های 25GBASE-T و 40GBASE-T بر روی کابل‌های مسی (Cat8)، چالش نویز کابل شبکه وارد فاز جدیدی می‌شود. هرچه فرکانس بالاتر می‌رود، حساسیت به کوچک‌ترین نویزهای داخلی و خارجی، افزایش می‌یابد.

۱. نویز در Cat8 و فرکانس‌های ۲۰۰۰ مگاهرتز

کابل Cat8 برای کار در فرکانس ۲۰۰۰ مگاهرتز طراحی شده است. در این فرکانس‌ها، حتی انحراف میکروسکوپی در نرخ پیچش یا نقص در شیلدینگ می‌تواند منجر به شکست کامل شود. این امر مستلزم آن است که برندها به بالاترین دقت تولید و کنترل کیفیت روی بیاورند. نویز کابل شبکه در Cat8، تنها با شیلدینگ کامل (SFTP یا F/FTP) و اجرای پروتکل‌های TIA و ISO تضمین می‌شود.

۲. هوش مصنوعی و پایش نویز شبکه

در آینده نزدیک، سیستم‌های مدیریت شبکه (NMS) از هوش مصنوعی برای پایش مستمر سیگنال و شناسایی الگوهای نویز استفاده خواهند کرد. به جای تشخیص نویز پس از بروز قطعی، سیستم‌های هوشمند قادر خواهند بود افزایش تدریجی نویز (مانند افزایش Alien Crosstalk به دلیل نصب یک دستگاه جدید) را پیش‌بینی کرده و اخطار دهند.

۳. اهمیت کابل‌های LSZH در کنترل نویز داخلی

کابل‌های با روکش LSZH (Low Smoke Zero Halogen) علاوه بر ایمنی در برابر حریق، دارای مواد با ثبات دی‌الکتریک بالاتری نسبت به PVC هستند. این ثبات دی‌الکتریک بالاتر به حفظ پایداری سیگنال در فرکانس‌های بالا کمک کرده و به صورت غیرمستقیم، نویز کابل شبکه را در شرایط متغیر محیطی (مانند تغییر دما) کاهش می‌دهد. وستا تمامی کابل‌های دیتاسنتر خود را با روکش LSZH ارائه می‌کند.
