زوج سیم بهم تابیده بدون شیلد (UTP): قهرمان گمنام شبکه‌های امروزی



تا به حال به این فکر کرده‌اید که چگونه اطلاعات با این سرعت در دنیای دیجیتال جابجا می‌شوند؟ چطور می‌توانید در یک لحظه با دوستتان در آن سر دنیا صحبت کنید یا ویدیویی با کیفیت بالا را بدون وقفه تماشا کنید؟ پشت صحنه این جابجایی سریع اطلاعات، قهرمانان گمنامی وجود دارند که بی‌صدا مشغول به کارند. یکی از مهم‌ترین آن‌ها، زوج سیم بهم تابیده بدون شیلد (UTP) است. شاید اسمش کمی پیچیده به نظر برسد، اما در واقعیت، این کابل‌های ساده و در عین حال قدرتمند، شالوده اصلی بیشتر شبکه‌های کامپیوتری مدرن را تشکیل می‌دهند. بیایید با هم سفری به دنیای این کابل‌های شگفت‌انگیز داشته باشیم و ببینیم چه چیزی آن‌ها را تا این حد مهم و کاربردی کرده است.





چرا UTP انقدر فراگیر است؟ سادگی و کارایی در اوج هماهنگی



شاید بپرسید در دنیای پر از فناوری‌های پیشرفته، چرا یک کابل مسی ساده انقدر اهمیت دارد؟ پاسخ در سادگی و کارایی بی‌نظیر آن نهفته است. کابل UTP مخفف "Unshielded Twisted Pair" است، به معنای "زوج سیم بهم تابیده بدون محافظ". همین نام به خوبی ماهیت آن را نشان می‌دهد: مجموعه‌ای از زوج سیم‌های مسی که به دور هم تابیده شده‌اند و هیچ لایه محافظ (شیلد) خارجی ندارند. این سادگی ساختار، مزایای زیادی به همراه دارد:

• هزینه کمتر: تولید کابل‌های UTP به دلیل عدم نیاز به شیلد محافظ، ارزان‌تر است و همین موضوع آن‌ها را به گزینه‌ای اقتصادی برای راه‌اندازی شبکه‌ها تبدیل کرده است.

• نصب آسان: انعطاف‌پذیری بالای کابل‌های UTP نصب و کشیدن آن‌ها را در مسیرهای مختلف، از داخل دیوارها گرفته تا سینی کابل، بسیار ساده‌تر می‌کند.

• اندازه کوچک و وزن کم: نداشتن شیلد باعث می‌شود این کابل‌ها نازک‌تر و سبک‌تر باشند که حمل و نقل و مدیریت آن‌ها را آسان‌تر می‌کند.





از ریشه‌ها تا امروز: تاریخچه‌ای کوتاه از UTP



داستان کابل‌های UTP به زمان‌های خیلی دور برمی‌گردد، حتی قبل از اختراع کامپیوتر! ایده تاباندن سیم‌ها به دور یکدیگر برای کاهش نویز و تداخل، از سال‌ها پیش در سیستم‌های تلفنی کاربرد داشت. با ظهور شبکه‌های کامپیوتری و نیاز به انتقال حجم بالای داده‌ها با سرعت بیشتر، این ایده تکامل یافت و کابل UTP به شکل امروزی خود درآمد. از اولین شبکه‌های محلی (LAN) که با سرعت‌های بسیار پایین کار می‌کردند تا شبکه‌های پرسرعت گیگابیتی و حتی 10 گیگابیتی امروز، UTP همواره نقش کلیدی ایفا کرده است. این تکامل نشان می‌دهد که چگونه یک ایده ساده می‌تواند با نیازهای زمانه پیشرفت کند و به یکی از ارکان اصلی زیرساخت‌های فناوری تبدیل شود.





تشریح ساختار: از مغز مسی تا روکش خارجی



برای درک بهتر عملکرد زوج سیم بهم تابیده بدون شیلد، بهتر است نگاهی دقیق‌تر به ساختار داخلی آن بیندازیم:



مغز کابل: هادی‌های مسی



در قلب هر کابل UTP، هادی‌هایی از جنس مس قرار دارند. مس به دلیل رسانایی الکتریکی بالا، انتخاب ایده‌آلی برای انتقال سیگنال‌های الکتریکی است. این هادی‌ها معمولاً به صورت تک رشته (Solid) برای کابل‌کشی‌های طولانی و ثابت، یا چند رشته (Stranded) برای کابل‌های پچ کوتاه و انعطاف‌پذیرتر استفاده می‌شوند.

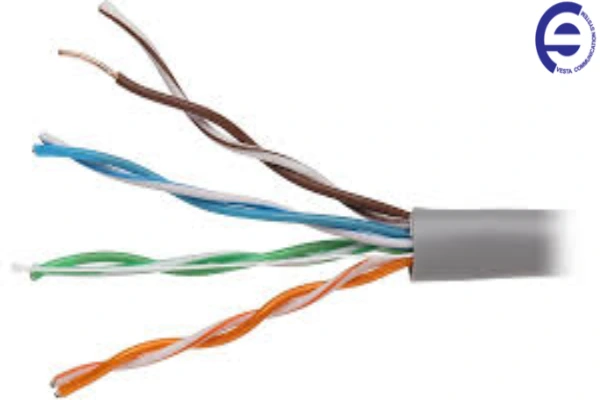

راز پیچش: زوج‌های بهم تابیده



مهم‌ترین ویژگی UTP که نامش را هم از آن گرفته، همین زوج‌های بهم تابیده هستند. درون یک کابل UTP استاندارد، چهار زوج سیم وجود دارد (هشت سیم در مجموع). هر زوج از دو سیم تشکیل شده که به دور یکدیگر پیچیده شده‌اند. دلیل این پیچش، کاهش تداخل الکترومغناطیسی (EMI) و کراس‌تاک (Crosstalk) است. تداخل الکترومغناطیسی از منابع خارجی مانند موتورهای الکتریکی یا کابل‌های برق ایجاد می‌شود، در حالی که کراس‌تاک، تداخلی است که از سیگنال‌های سیم‌های مجاور در همان کابل نشأت می‌گیرد. با تاباندن سیم‌ها، هرگونه نویز وارده به یک سیم در زوج، توسط سیم دیگر نیز تجربه می‌شود و وقتی سیگنال‌ها در انتهای کابل از هم تفریق می‌شوند، اثر نویز تا حد زیادی خنثی می‌شود. نرخ پیچش در هر زوج متفاوت است تا تداخل بین خود زوج‌ها نیز به حداقل برسد.



لایه عایق: محافظ سیم‌ها



هر یک از این هادی‌های مسی با یک لایه نازک از مواد عایق (معمولاً پلی‌اتیلن یا PVC) پوشانده شده‌اند. این لایه عایق، از تماس مستقیم سیم‌ها با یکدیگر جلوگیری کرده و مسیر جداگانه برای هر سیگنال را تضمین می‌کند.



روکش خارجی: محافظت نهایی



در نهایت، تمام زوج‌های بهم تابیده درون یک روکش خارجی محکم قرار می‌گیرند. این روکش، کابل را در برابر آسیب‌های فیزیکی مانند خراش، فشار و رطوبت محافظت می‌کند. جنس این روکش بسته به محیط کاربرد کابل، متفاوت است؛ برای مثال، کابل‌هایی که در محیط‌های بیرونی استفاده می‌شوند، روکش مقاوم‌تری دارند.

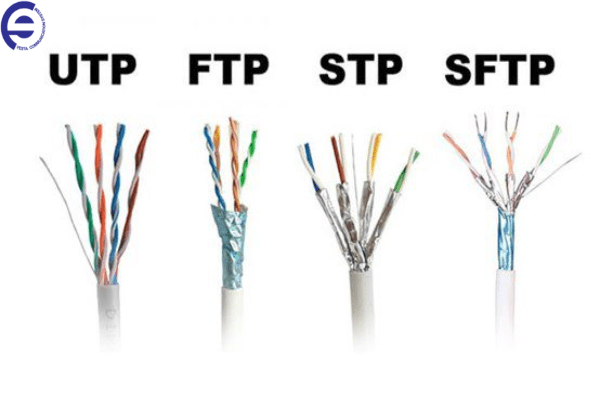

دسته‌بندی کابل‌های UTP: از Cat1 تا Cat8



کابل‌های UTP بر اساس توانایی انتقال داده‌ها با سرعت‌ها و فرکانس‌های مختلف، به دسته‌های (Category) متفاوتی تقسیم می‌شوند. هر دسته برای کاربردهای خاصی بهینه شده است:

• Cat3: عمدتاً برای سیستم‌های تلفنی و شبکه‌های قدیمی 10 مگابیت بر ثانیه استفاده می‌شد. (امروزه کمتر مورد استفاده قرار می‌گیرد)

• Cat5: یکی از اولین کابل‌های پرکاربرد برای شبکه‌های اترنت 100 مگابیت بر ثانیه.

• Cat5e: نسخه بهبود یافته Cat5 که برای کاهش کراس‌تاک طراحی شده و از سرعت 1 گیگابیت بر ثانیه پشتیبانی می‌کند. این دسته هنوز هم در بسیاری از شبکه‌های خانگی و اداری کوچک رایج است.

• Cat6: توانایی پشتیبانی از سرعت 1 گیگابیت بر ثانیه در فواصل طولانی‌تر و 10 گیگابیت بر ثانیه در فواصل کوتاه‌تر را دارد. دارای جداکننده داخلی برای کاهش کراس‌تاک است.

• Cat6a: نسخه پیشرفته Cat6 که 10 گیگابیت اترنت را تا فاصله 100 متر پشتیبانی می‌کند.

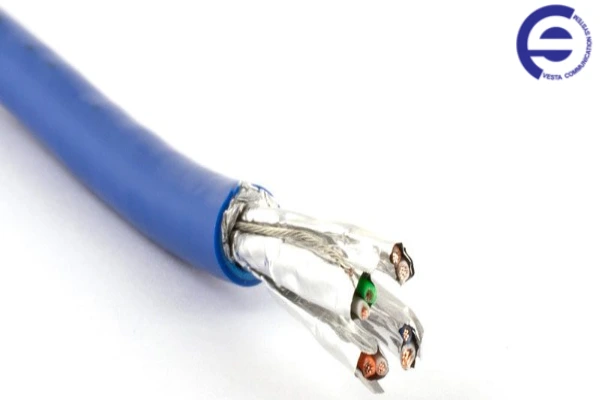

• Cat7 و Cat7a: برای سرعت‌های بالاتر تا 10 گیگابیت بر ثانیه و فراتر از آن طراحی شده‌اند، اما معمولاً شیلددار (S/FTP یا F/FTP) هستند و کمتر به عنوان UTP خالص شناخته می‌شوند.

• Cat8: جدیدترین دسته که برای پشتیبانی از سرعت‌های 25 و 40 گیگابیت بر ثانیه در دیتاسنترها طراحی شده است. این کابل‌ها نیز معمولاً شیلددار هستند، اما مفهوم UTP پایه در آن‌ها همچنان وجود دارد.

انتخاب دسته مناسب به نیازهای سرعت شبکه و بودجه شما بستگی دارد. برای شبکه‌های خانگی معمولاً Cat5e یا Cat6 کفایت می‌کند، در حالی که برای شبکه‌های بزرگ‌تر و دیتاسنترها به دسته‌های بالاتر نیاز است.



کاربردهای UTP در دنیای واقعی: از خانه تا دیتاسنتر



زوج سیم بهم تابیده بدون شیلد به دلیل انعطاف‌پذیری و کارایی بالا، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• شبکه‌های محلی (LAN): رایج‌ترین کاربرد UTP، اتصال کامپیوترها، پرینترها، سرورها و سایر دستگاه‌ها در یک کابل شبکه محلی است. از شبکه‌های خانگی کوچک گرفته تا شبکه‌های بزرگ اداری، UTP ستون فقرات اتصال را تشکیل می‌دهد.

• تلفن‌های VoIP: سیستم‌های تلفن مبتنی بر پروتکل اینترنت (VoIP) نیز برای انتقال صدا از کابل‌های UTP استفاده می‌کنند.

• سیستم‌های نظارتی (دوربین‌های IP): بسیاری از دوربین‌های مداربسته تحت شبکه (IP Camera) برای انتقال تصویر و گاهی برق (با استفاده از PoE) از کابل UTP بهره می‌برند.

• نقاط دسترسی بی‌سیم (Access Points): برای اتصال اکسس پوینت‌ها به سوئیچ شبکه و فراهم آوردن دسترسی بی‌سیم، از کابل‌های UTP استفاده می‌شود.

• اتصال دستگاه‌های شبکه: از مدیاکانورتر گرفته تا روتر و مودم VDSL، بسیاری از تجهیزات شبکه برای اتصال به یکدیگر و یا به شبکه از پورت‌های RJ45 و کابل‌های UTP استفاده می‌کنند.





نصب و نگهداری: نکات کلیدی برای عملکرد بهینه



برای اینکه کابل‌های زوج سیم بهم تابیده بدون شیلد بهترین عملکرد را داشته باشند، رعایت نکاتی در نصب و نگهداری ضروری است:

• رعایت حداکثر طول کابل: برای هر دسته از کابل UTP، حداکثر طول مشخصی برای حفظ سرعت و کیفیت سیگنال وجود دارد (معمولاً 100 متر برای 1 گیگابیت بر ثانیه). تجاوز از این طول می‌تواند منجر به کاهش سرعت یا از دست دادن سیگنال شود.

• اجتناب از خمیدگی‌های تند: خم کردن بیش از حد کابل می‌تواند به سیم‌های داخلی آسیب رسانده و عملکرد آن را مختل کند.

• دور نگه داشتن از منابع نویز: اگرچه UTP برای کاهش نویز طراحی شده، اما بهتر است آن را از کابل‌های برق فشار قوی، موتورهای الکتریکی و منابع دیگر تداخل الکترومغناطیسی دور نگه دارید.

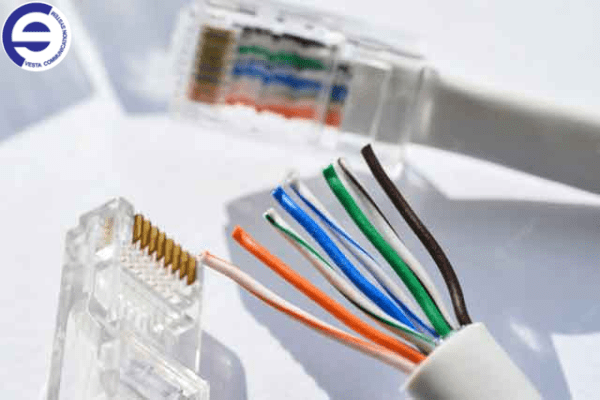

• استفاده از تجهیزات مناسب: برای ترمینیت کردن کابل‌ها، باید از ابزار پانچ و کیستون (کانکتور دیواری) یا پچ پنل مناسب (مانند پچ پنل مسی یا حتی پچ پنل فیبرنوری در صورت نیاز به ترکیب کابل‌کشی) استفاده کرد. استفاده از کانکتورهای RJ45 با کیفیت نیز اهمیت دارد.

• مدیریت کابل‌ها در رک شبکه و رک دیواری: در محیط‌های شبکه‌ای، سازماندهی صحیح کابل‌ها در رک‌ها نه تنها به زیبایی کمک می‌کند، بلکه باعث بهبود جریان هوا و سهولت در عیب‌یابی می‌شود.





مزایا و معایب UTP: بررسی جامع



هیچ فناوری‌ای بدون مزایا و معایب نیست و UTP هم از این قاعده مستثنی نیست:



مزایا



• اقتصادی بودن: همانطور که اشاره شد، UTP یکی از ارزان‌ترین گزینه‌ها برای کابل‌کشی شبکه است.

• نصب آسان: انعطاف‌پذیری و سادگی آن باعث شده که نصب آن نسبت به کابل‌های فیبر نوری یا کابل‌های شیلددار آسان‌تر باشد.

• استانداردسازی بالا: به دلیل فراگیری، استانداردهای متعددی برای کابل‌های UTP و تجهیزات مربوط به آن وجود دارد که سازگاری را تضمین می‌کند.

• تراکم بالا: به دلیل نازک بودن، می‌توان تعداد زیادی کابل UTP را در فضای کوچک جای داد.



معایب



• حساسیت به نویز: با وجود تکنیک تاباندن سیم‌ها، UTP همچنان نسبت به کابل‌های شیلددار یا فیبر نوری، در برابر تداخل الکترومغناطیسی و رادیویی (EMI/RFI) حساس‌تر است.

• محدودیت فاصله: کیفیت سیگنال در UTP با افزایش فاصله کاهش می‌یابد و برای فواصل طولانی نیاز به تکرارکننده‌ها یا سوئیچ‌های میانی دارد.

• امنیت کمتر: در محیط‌های خاص که نیاز به امنیت سیگنال بالا است، کابل‌های UTP ممکن است در برابر شنود الکترونیکی آسیب‌پذیرتر باشند.







آینده UTP: آیا همچنان پادشاهی می‌کند؟



با ظهور و گسترش فیبر نوری و شبکه‌های بی‌سیم، برخی فکر می‌کنند که دوران UTP به سر رسیده است. اما واقعیت چیز دیگری است. با پیشرفت تکنولوژی و ارائه دسته‌های جدیدتر UTP مانند Cat6a و Cat8 که سرعت‌های بالاتری را پشتیبانی می‌کنند، این کابل‌ها همچنان جایگاه خود را در بسیاری از کاربردها حفظ کرده‌اند. برای اکثر شبکه‌های خانگی، اداری کوچک و متوسط، و حتی بخشی از دیتاسنترها، UTP به دلیل مقرون به صرفه بودن و سهولت نصب، همچنان گزینه اصلی و پرکاربرد باقی خواهد ماند. فیبر نوری برای Backboneهای شبکه و ارتباطات راه دور ایده‌آل است، اما برای اتصال نهایی به دستگاه‌ها (Last Mile)، UTP همچنان حرف اول را می‌زند.

زوج سیم بهم تابیده بدون شیلد شاید در ظاهر یک سیم ساده به نظر برسد، اما نقش آن در اتصال دنیای ما غیرقابل انکار است. این کابل‌ها با طراحی هوشمندانه خود، امکان برقراری ارتباطات سریع و مطمئن را برای میلیاردها نفر در سراسر جهان فراهم کرده‌اند و به احتمال زیاد، برای سال‌های طولانی همچنان قهرمان گمنام شبکه‌های ما باقی خواهند ماند.
