مدیاکانورتور (Media Converter) چیست و چه کاربردی دارد ؟

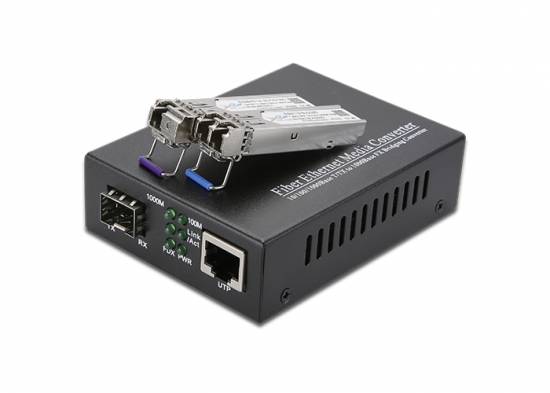

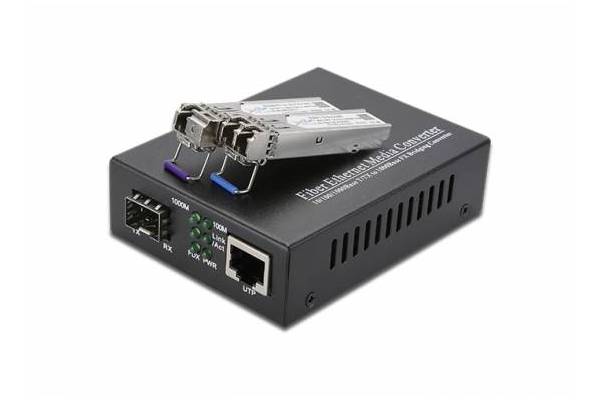

مدیاکانورتو همانطور که از نامش پیداست به معنی تبدیل کننده بستر انتقال داده می باشد که به آن مبدل نیز گفته می شود و برای تغییر بستر به عنوان مثال بستر فیبر نوری به بستر اترنت و یا بستر ویدئو به فیبر نوری مورد استفاده قرار میگیرد . با توجه به تجهیزات بکار رفته در شبکه مدیاکانورتورها انواع مختلفی دارند که در ذیل به توضیح خلاصه ای از مدیاکانورتور های پلنت می پردازیم :

ارائه بسیار انعطاف پذیر از مدیاکانورتورهای 10/100/1000Mbps  اترنت به فیبر و بالعکس در برند پلنت باعث شده است که مدیاکانورتور پلنت ب یکی از پرفروشترین تجهیزاتی باشد که در ایران و سایر کشورها مورد استفاده قرار میگیرد .

مدیاکانورتور پلنت سری GT-80x

سری مدیاکانورتور GT-802x پلنت فاصله ارتباطی را با کارایی بالای گیگابیتی از طریق کابل فیبر نوری افزایش می دهد . مدیاکانورتور سری GT-802x بستر 10/100/1000Base-T اترنت را به بستر 1000Base-SX/LX فیبر نوری در کاربردهای مختلف تبدیل می کند .

بستر های فیبر نوری قابل پوشش با مدیاکانورتور پلنت سری GT-80x عبارتست از :

• بستر مالتی مود : کانکتورهای مورد استفاده کانکتور SC و کانکتور LC داپلکس ، فاصله تحت پوشش 220m/550m و 2km
• بستر سینگل مود : کانکتورهای مورد استفاده SC و LC داپلکس، فاصله تحت پوشش 20km,40km,60,80km و 120Km
• بستر سینگل مود تک کر (WDM): کانکتورهای مورد استفاده SC و LC سیمپلکس ، فاصله تحت پوشش 20Km,40Km,60Km و 70Km

مدیاکانورتور سری GT-80x روی پورت اترنت خود  auto MDI/MDI-X و دیپ سوئیچ (DIP Switch) را برای پیکره بندی عملکرد LFP ارائه می کند . LFP که مخفف Link Fault Passthrough  است شامل LLCF (Link Loss Carry Forward) و LLR (Link Loss Return) می شود. LLCF بدین معناست که وقتی یک دستگاه متصل به مدیاکانورتور لینک اترنت را از دست میدهد پورت فیبر مدیاکانورتور لینک انتقال داده را قطع می کند . LLR یعنی وقتی دستگاهی به مدیاکانورتور متصل است و لینک فیبر را از دست می دهد پورت فیبر مبدل لینک انتقال را قطع می کند. بنابراین هردو می توانند مشکل لینک را به مدیران برای ارائه راه حل بهینه اعلام کنند . به شکل ذیل توجه نمایید:

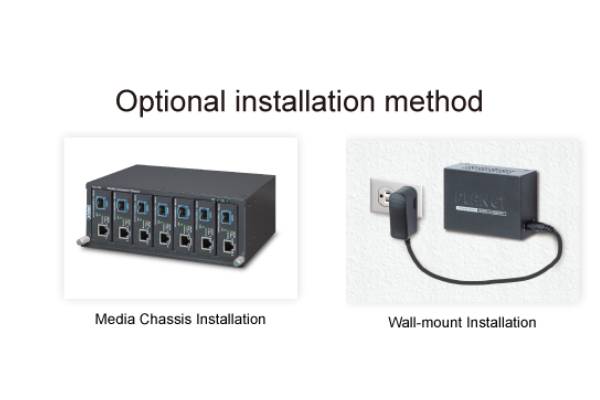

از خصوصیات بارز مدیاکانورتور پلنت سری GT-80x نصب سریع و آسان آن می باشد. این نوع مدیاکانورتور پلنت می تواند بصورت تکی در صورت استفاده از آداپتور DC یا به عنوان یک ماژول کشویی روی کیس مدیاکانورتور پلنت مانند MC-1500 و MC-700 بکاربرده شود. کیس مدیاکانورتور می تواند به تولید پاور برای مدیاکانورتور GT-80x کمک کند .

مدیاکانورتور پلنت سری GT-80x  بصورت خلاصه :

• GT-802 : مدیاکانورتور مالتی مود برای فاصله 220 تا 550 متر
• GT-802S : مدیاکانورتور سینگل مود پلنت برای فاصله 10 تا 20 کیلومتر با کانکتور SC
• GT-802S40 : مدیاکانورتور پلنت سینگل مود برای فاصله تا 40 کیلومتر با کانکتور SC
• GT-802S60 : مبدل فیبر به اترنت پلنت برای فاصله تا 60 کیلومتر با کانکتور SC
• GT-806A15 : مدیاکانورتور تک کر پلنت که اطلاعات را روی یک کر فیبر نوری ارسال و دریافت می کند و برای فاصله 15 کیلومتر می باشد که البته باید در کنار مدیاکانورتور GT-806B15 بکار گرفته شود.
• GT-806B15‌ : مدیاکانورتور WDM پلنت که در کنار GT-806A15 بکاربرده می شود
• GT-806A60 : مدیاکانورتور WDM پلنت برای فاصله 60 کیلومتر
• GT-806B60 : مدیاکانورتور تک کر پلنت برای فاصله 60 کیلومتر
• GT-805A : مدیاکانورتور ماژول خور پلنت است که نوع و فاصله آن به ماژول SFP بستگی دارد که در آن قرار میگیرد .

بنابراین بطور خلاصه می توان گفت مدیاکانورتور سری GT-80x برای شبکه های 1000Mbps طراحی شده است و بسته به نوع بستر و فاصله موجود از انواع مختلف آن استفاده کرد بدین معنی که اگر بستر مالتی مود یا سینگل مود باشد مدیاکانورتور مربوط به همان بستر استفاده گردد .

مدیاکانورتر پلنت سری FT-80x

مبدل پلنت سری FT-80X تبدیل کننده فیبر به اترنت می باشد که سرعت هر دو پورت آن 10/100Mbps می باشد. این نوع مبدل پلنت بطور خودکار با بالاترین سطح عملکرد پشتیبانی شده توسط دستگاه متصل به پورت اترنت آن سازگار می شود . هنگامی که دستگاه متصل یک سويیچ باشد مبدل با حالت فول داپلکس (Full Duplex) سازگار می شود و پهنای باند 200Mbps را فراهم می کند و وقتی به یک هاب متصل باشد بصورت نیمه داپلکس یا همان Half Duplex کار می کند و پهنای باند 100Mbps را رائه می نماید. پورت فیبر نوری مبدل سری FT-80x پلنت می تواند ST,SC,MTRJ یا کانکتورهای WDM باشد . مدل های مالتی مود این سری از مدیاکانور تور های پلنت تا 2km فاصله را پشتیبانی می کند و مدل های WDM از 15km تا 60Km را پشتیبانی می کند . مبدل سری FT-80x پلنت همانند مبدل سری GT-80x دارای طراحی LFP و DIP Switch می باشد . مدل های مختلف این سری از مدیاکانورتورهای پلنت عبارتست از :

• FT-801 : مبدل پلنت مالتی مود برای فاصله 2 کیلومتر و کانکتور آن ST .
• FT-802 : مدیاکانورتور مالتی مود پلنت برای فاصله 2 کیلومتر و کانکتور آن SC .
• FT-802S15 : مدیاکانورتور سینگل مود پلنت برای فصله 15 کیلومتر و کانکتور آن SC .
• FT-802S35 : مبدل سینگل مود پلنت برای فاصله 35 کیلومتر و کانکتور آن SC .
• FT-802S50 : مدیاکانورتر پلنت سینگل مود برای فاصله 50 کیلومتر و دارای کانکتور SC
• FT-803 : مدیاکانورتر پلنت مالتی مود برای فاصله 2 کیلومتر و دارای کانکتور MTRJ
• FT-806A20 : مدیاکانورتور تک کر پلنت که اطلاعات را روی یک تار فیبر نوری و البته دو طول موج مختلف تا 20 کیلومتر انتقال می دهد و باید در کنار FT-806B20 مورد استفاده قرار گیرد .
• FT-806B20 : مدیاکانورتور WDM پلنت برای فاصله 20 کیلومتر که اطلاعات را روی یک تار فیبر نوری انتقال می دهد به همین جهت به آن مدیاکانورتور تک کر نیز گفته می شود و باید در کنار FT-806A20 بکار برده شود.
• FT-806A60 : مبدل تک کر پلنت برای فاصله 60 کیلومتر
• FT-806B60 : مبدل WDM پلنت برای فاصله 60 کیلومتر

بطور خلاصه مدیاکانورتور پلنت سری FT-80x برای انتقال داده با سرعت 100Mbps طراحی شده است و بستر فیبر نوری را به بستر اترنت و بالعکس تبدیل می کند که باید با توجه به نوع بستر و فاصله مورد نیاز انتخاب گردد .

مدیاکانورتور POE پلنت سری GTP-80x

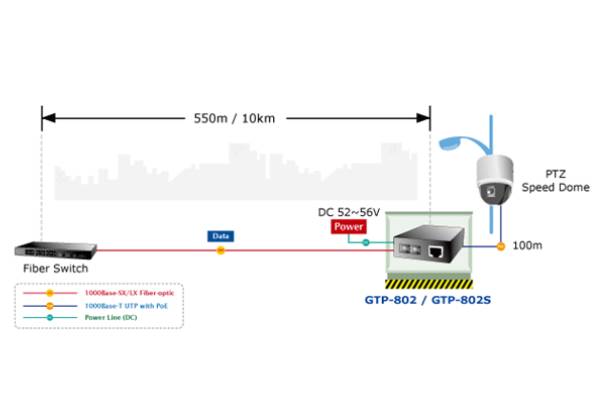

از آنجاییکه دستگاه های POE که برای روشن شدن نیاز به انرژی الکتریکی دارند روز به روز در حال افزایش است و در بیشتر مواقع در فاصله طولانی از سوئیچ قرار دارند یکی از بهترین راه حل های موجود استفاده از مدیاکانورتور POE پلنت می باشد . فرض کنید سوئیچ فیبرنوری مرکزی اطلاعات را برای یک دوربین POE که در بالای یک دکل قرار گرفته است ارسال می کند برای تبدیل بستر نیاز به مدیاکانورتور می باشد که با قرار دادن یک مدیاکانورتور POE پلنت سری GTP-80x می توان هم اطلاعات و هم پاور را به راحتی به دوربین POE مورد نظر رساند. به شکل ذیل توجه نمایید.

مدیاکانورتر POE پلنت از استاندارد IEEE802.3af/at پشیبانی می کند و ماکزیمم توان خروجی آن 30 وات می باشد. باید توجه داشت که مدیاکانورتور GTP-80x پلنت سیگنال داده نوری را به سیگنال داده اترنت الکتریکی تبدیل می کند و به دستگاه POE مورد نظر می رساند بنابراین با توجه به استانداردهای کابل کشی ساختیافته فاصله دستگاه POE از مدیاکانورتور نباید بیشتر از 100 متر باشد تا سیگنال داده تضعیف نشود. مبدل POE پلنت شامل موارد ذیل می باشد .

• مدیاکانورتور GTP-802 : یک مبدل POE است که برای انتقال داده روی بستر مالتی مود طراحی شده است فاصله تحت پوشش آن تا 550 متر می باشد.
• مدیاکانورتور GTP-802S : یک مبدل POE سینگل مود است که تا فاصله 10 کیلومتر ار پوشش می دهد .
• مدیاکانورتور GTP-805A: این مبدل POE پلنت ماژول خور است و نوع و فاصله تحت پوشش آن بستگی به ماژول SFP دارد که در آن قرار می گیرد .

بطور خلاصه مدیاکانورتور POE پلنت برای تبدیل بستر فیبر نوری به اترنت و البته رساندن توان الکتریکی به دستگاه POE مورد نظر طراحی شده است و دیگر نیازی به کابل کشی جداگانه برق برای رساندن توان مورد نظر به دستگاه POE نیست .



مدیاکانورتور صنعتی پلنت

مبدل صنعتی پلنت شامل مدیاکانورتور های معمولی و مدیاکانورتورهای POE می شود که می تواند در شرایط سخت آب و هوایی در محیط بیرون از ساختمان به خوبی کار کند . رنج تحمل دمای مدیاکانورتور صنعتی پلنت از منفی ۴۰ درجه سانتیگراد تا مثبت ۷۵ درجه سانیگراد می باشد . از مدیاکانورتور های صنعتی پلنت می توان به مدلهای ذیل اشاره کرد :

• مدیاکانورتور POE صنعتی IGTP-802T یک مبدل مالتی مود است که تا فاصله 550 متر را پوشش می دهد و دارای کانکتور SC می باشد این مدیاکانورتور در دمای -40 درجه تا +75 درجه سانتیگراد کار می کند و از استاندارد 3at/3af پشتیبانی می کند و ماکزیمم توان خروجی آن 30 وات می باشد .
• مبدل POE صنعتی IGTP-802TS یک مدیاکانورتور سینگل مود می باشد که فاصله 20 کیلومتر را پوشش می دهد و حداکثر توان خروجی آن 30 وات است و از استانداردهای 3af/at پشتیبانی می کند .
• مدیاکانورتور صنعتی IGT-805AT یک مبدل ماژول خور می باشد بدین معنی که نوع آن برحسب استفاده از ماژول SFP مورد نیاز تعیین می گردد بدیهی است که در این مدیاکانورتور صنعتی پلنت باید از ماژولهای صنعتی برای تحمل شرایط آب و هوایی سخت استفاده شود. همانند ماژول های MGB-TLX و MGB-TSX که به ترتیب برای بستر سینگل مود و مالتی مود مورد استفاده قرار میگیرد .

مدیاکانورتور فیبر به ویدئو سری VF

پلنت مدیاکانورتور های تبدیل کننده داده ویدئویی به سیگنال های نوری را نیز توسعه داده و با استفاده از فناوری encoding/decoding    اطلاعات ویدئویی را با کمترین تضعیف تا فاصله 20km انتقال می دهد . از جمله مدیاکانورتورهای فیبر به ويدئو می توان به VF-402-KIT اشاره کرد این مدیاکانورتور تشکیل شده از فرستنده ویدئو و دریافت کننده ویدئو به همین دلیل زوج گیرنده و فرستنده در یک پک می باشند و به آن کیت می گویند.

• VF-402-T که فرستنده چهار کانال ويدئو برروی بستر فیبر می باشد
• VF-402-R که گیرنده چهار کانال ویدئو بروروی بستر فیبر است

مدیاکانورتور VF-402-KIT یک سیستم انتقال فیبر نوری دیجیتال است که راه حلی مقرون به صرفه را برای انتقال ویدئوهای دیجیتال غیر فشرده چهار کاناله و یک داده غیر همگام RS485 معکوس از طریق یک کابل فیبر به کاربران ارائه می دهد و در سیستمهای نظارت بر ترافیک، نظارت بر امنیت، کنترل اتوماسیون ، مناطق مسکونی هوشمند و غیره بکار می رود . نمونه ای از کاربرد این مدیاکانورتور پلنت در شکل ذیل مشخص شده است .

باتوجه به رنج دمایی این مدیاکانورتور بین -20 درجه سانتیگراد تا +70 درجه سانتیگراد آنرا برای کاربرد در شرایط آب و هوایی سخت سازگار می سازد.

خلاصه ای از انواع مدیاکانورتور و راهنمای انتخاب آن

همانطور که در بالا دیدیم مدیاکانورتور (Media Converter) به معنی تغییر دهند بستر می باشد که معمولا بسترهای انتقال داده شامل کابل کواکسیال ، کابل شبکه ۴ زوج مسی و کابل فیبر نوری و البته بستر بی سیم است . اصلی ترین کاربرد مدیاکانورتور، انتقال داده به فواصل بسیار دور می باشد که معمولا از بستر فیبر نوری استفاده می شود و البته بیشتر مدیاکانورتورها برای تبدیل داده دیجیتال و آنالوگ به داده نوری ساخته شده اند . مدیاکانورتورها می توانند انواع مختلفی بر اساس نوع بستر، نوع داده و محیط قرارگیری آن داشته باشد . بنابراین راهنمای دقیق انتخاب فیبر نوری شناخت کافی کارشناس از محیط و تجهیزات بکاررفته می باشد . که خوشبختانه برند پلنت با رنج وسیعی که در زمینه مدیاکانورتور دارد می تواند منبع خوبی برای کارشناسان شبکه و انتخاب مدیاکانورتور مناسب باشد .
