کد رنگ کابل فیبر نوری: راهنمای قطعی و بی‌نقص TIA-598-D

در دنیای پیچیده شبکه‌های نوری، کد رنگ کابل فیبر نوری یک زبان جهانی است. این سیستم استاندارد، شناسایی دقیق هزاران تار نوری را ممکن می‌سازد. درک این کد برای هر تکنسین شبکه، پیش از کار با تجهیزاتی مانند پچپنل فیبر نوری، یک ضرورت مطلق است.

"کد رنگ فیبر نوری یک سیستم شناسایی بصری استاندارد است که با تخصیص رنگ‌های مشخص به تارها و گروه‌های فیبر، مدیریت، اتصال و عیب‌یابی شبکه‌های نوری را تسهیل و تسریع می‌کند."

این مقاله به تحلیل علمی استاندارد TIA-598 می‌پردازد. ما نشان می‌دهیم که چگونه این سیستم کدگذاری، زیربنای نظم در زیرساخت‌های عظیم ارتباطی است. این دانش برای نصب صحیح تجهیزات در یک رک ایستاده حیاتی می‌باشد. این یک بررسی جامع و عمیق برای متخصصان است.

ریشه‌های تاریخی و تکامل کد رنگ در صنعت مخابرات

نیاز به یک سیستم کدگذاری رنگی، همزمان با ظهور کابل‌های مسی چند زوجی در اوایل قرن بیستم پدیدار شد. شرکت‌هایی مانند AT&T برای کابل‌های تلفن خود از یک سیستم ۲۵ زوجی استفاده کردند که شامل ۵ رنگ اصلی و ۵ رنگ ثانویه بود. این سیستم، پایه‌ای برای استانداردهای بعدی شد.

با ورود فیبر نوری در دهه ۱۹۷۰، پیچیدگی افزایش یافت. کابل‌های اولیه تعداد تارهای کمی داشتند اما با پیشرفت فناوری، کابل‌هایی با صدها تار پدیدار شدند. این امر نیاز به یک استاندارد جامع و قابل توسعه را برای رنگ بندی فیبر نوری ایجاد کرد. انجمن صنعت مخابرات (TIA) این مسئولیت را بر عهده گرفت.

تحلیل عمیق: کالبدشکافی استاندارد رنگ کابل فیبر نوری (TIA-598)

برای درک کامل کد رنگ کابل فیبر نوری، باید به منشأ آن یعنی استاندارد TIA-598 مراجعه کنیم. این استاندارد که توسط انجمن صنعت مخابرات (TIA) تدوین شده، یک سیستم سلسله‌مراتبی برای شناسایی تعریف می‌کند. این سیستم از کوچکترین جزء (تار فیبر) تا بزرگترین جزء (روکش کابل) را پوشش می‌دهد.

۱. کد رنگ ۱۲ گانه اصلی برای تارهای فیبر

هسته اصلی این استاندارد، یک توالی ۱۲ رنگی برای شناسایی تارهای فیبر (Fibers) درون یک تیوب (Tube) است. این توالی به خاطر سپردن آن را آسان می‌کند و در تمام دنیا یکسان است. این ۱۲ رنگ، پایه و اساس شناسایی تمام تارهای فیبر هستند.

این رنگ‌ها به ترتیب عبارتند از: ۱- آبی، ۲- نارنجی، ۳- سبز، ۴- قهوه‌ای، ۵- طوسی (اسلیت)، ۶- سفید، ۷- قرمز، ۸- مشکی، ۹- زرد، ۱۰- بنفش، ۱۱- صورتی (رز) و ۱۲- آبی روشن (آکوا). این ترتیب در هر کیستون شبکه فیبر نوری یا کانکتوری رعایت می‌شود.

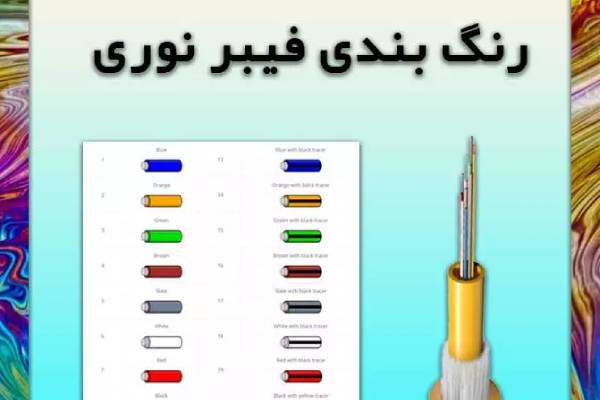

۲. شناسایی تارهای فیبر فراتر از شماره ۱۲: سیستم نوار رنگی (Tracer)

کابل‌های فیبر نوری مدرن می‌توانند صدها یا حتی هزاران تار داشته باشند. برای کابل‌هایی با بیش از ۱۲ تار در هر تیوب، استاندارد TIA-598 از نوارهای رنگی (Tracers) استفاده می‌کند. برای تارهای شماره ۱۳ تا ۲۴، همان ۱۲ رنگ اصلی با یک نوار یا خط مشکی تکرار می‌شود.

برای مثال، تار شماره ۱۳، آبی با نوار مشکی است و تار شماره ۲۴، آبی روشن با نوار مشکی است. این الگو برای گروه‌های ۲۴ تایی بعدی با نوارهای رنگی دیگر (مانند زرد، نارنجی و...) ادامه می‌یابد. این روش تضمین می‌کند که حتی در متراکم‌ترین کابل‌ها نیز شناسایی ممکن باشد.

استانداردهای بین‌المللی دیگر: مقایسه TIA-598 با IEC 60304

اگرچه TIA-598 در آمریکای شمالی و بسیاری از نقاط جهان غالب است، اما استانداردهای دیگری نیز وجود دارند. مهم‌ترین آن‌ها، استاندارد IEC 60304 است که توسط کمیسیون بین‌المللی الکتروتکنیک تدوین شده. این استاندارد نیز از یک کد رنگ ۱۲ گانه استفاده می‌کند.

خوشبختانه، ترتیب رنگ در هر دو استاندارد TIA-598 و IEC 60304 برای ۱۲ رنگ اول کاملاً یکسان است. این همگرایی، کار در پروژه‌های بین‌المللی را تسهیل می‌کند. تفاوت‌های جزئی ممکن است در رنگ‌های بالاتر یا کدهای روکش کابل وجود داشته باشد. همیشه باید به مستندات پروژه مراجعه کرد.

چارچوب شناسایی: مدل سلسله مراتبی کد رنگ فیبر نوری

برای شناسایی یک تار خاص در یک کابل با ظرفیت بالا، باید از یک مدل ذهنی سلسله‌مراتبی استفاده کرد. این چارچوب به شما کمک می‌کند تا به سرعت و بدون خطا، تار مورد نظر را پیدا کنید. این فرآیند مشابه یافتن یک آدرس پستی است؛ از کشور شروع کرده و به شماره پلاک می‌رسید.

جدول جامع کد رنگ فیبر نوری (تارها و تیوب‌ها)

این جدول، کد رنگ ۱۲ گانه اصلی را نشان می‌دهد که هم برای تارهای فیبر و هم برای تیوب‌های حامل آن‌ها استفاده می‌شود. این جدول ابزار اصلی هر تکنسین فیوژن و نصب است.

جدول ۱: استاندارد رنگ‌بندی TIA-598 برای ۱۲ کور اول فیبر نوری و تیوب‌ها.
شماره	رنگ	شماره	رنگ
۱	آبی (Blue)	۷	قرمز (Red)
۲	نارنجی (Orange)	۸	مشکی (Black)
۳	سبز (Green)	۹	زرد (Yellow)
۴	قهوه‌ای (Brown)	۱۰	بنفش (Violet)
۵	طوسی (Slate)	۱۱	صورتی (Rose)
۶	سفید (White)	۱۲	آبی روشن (Aqua)

کد رنگ در کابل‌های ریبون (Ribbon Cables)

کابل‌های فیبر نوری ریبون یک چالش منحصر به فرد ایجاد می‌کنند. در این کابل‌ها، تارها به جای قرارگیری در تیوب‌های لوز (Loose Tube)، به صورت نوارهای مسطح کنار هم قرار می‌گیرند. هر ریبون معمولاً شامل ۱۲ تار است.

در اینجا نیز کد رنگ کابل فیبر نوری TIA-598 کاربرد دارد. تارهای درون یک ریبون از چپ به راست با همان ۱۲ رنگ اصلی کدگذاری می‌شوند. سپس خود ریبون‌ها نیز با همین کد رنگی ۱۲تایی شماره‌گذاری می‌شوند. برای مثال، برای یافتن تار ۶۵، ابتدا شماره ریبون را پیدا می‌کنیم. $ (65-1) \div 12 = 5 $ با باقیمانده ۵. این یعنی تار در ریبون شماره $5+1=6$ (سفید) است. شماره تار در ریبون نیز $5+1=6$ (سفید) خواهد بود.

بنابراین تار ۶۵، تار سفید در ریبون سفید است. این روش مقیاس‌پذیری سیستم کد رنگ را برای کابل‌های بسیار متراکم نشان می‌دهد.

استراتژی شناسایی و سناریوهای عملی پیشرفته

دانش تئوری رنگ کابل فیبر نوری باید در عمل به کار گرفته شود. در یک مرکز داده شلوغ یا حین کار بر روی یک دکل مخابراتی، سرعت و دقت در شناسایی تارها اهمیت حیاتی دارد. یک اشتباه می‌تواند منجر به قطعی سرویس برای هزاران کاربر شود.

سناریو: یافتن تار شماره ۴۵ در یک کابل ۲۸۸ کوری

یک کابل ۲۸۸ کوری معمولاً دارای ۲۴ تیوب است که هر کدام ۱۲ تار دارند. برای یافتن تار ۴۵، باید محاسبات زیر را انجام دهیم. این فرآیند نشان‌دهنده اهمیت نظم در یک رک شبکه است.

ابتدا شماره تیوب را پیدا می‌کنیم: $ (45-1) \div 12 = 3 $ با باقیمانده ۹. این یعنی تار مورد نظر در تیوب شماره $ (3+1) = 4 $ (قهوه‌ای) قرار دارد. شماره تار در این تیوب برابر است با باقیمانده به علاوه یک، یعنی $ 9+1 = 10 $ (بنفش). پس تار ۴۵، تار بنفش در تیوب قهوه‌ای است.

نکات کلیدی برای سربندی در پچ پنل فیبر نوری:

سربندی دقیق تارها در پچپنل شبکه یا فیبر نوری، اساس یک زیرساخت قابل اعتماد است. برای جلوگیری از خطا، این مراحل را دنبال کنید:

بررسی مستندات: پیش از هر کاری، نقشه شبکه و مستندات مربوط به کابل‌کشی را مطالعه کنید.
آماده‌سازی کابل: روکش خارجی کابل را با ابزار مناسب (Cable Slitter) بردارید تا تیوب‌ها نمایان شوند.
تمیز کردن ژل: تیوب‌ها را از ژل محافظ (Water-blocking gel) با استفاده از الکل ایزوپروپیل ۹۹٪ و دستمال بدون پرز تمیز کنید.
مرتب‌سازی تیوب‌ها: تیوب‌ها را بر اساس کد رنگ ۱۲ گانه مرتب کرده و در کاست پچپنل فیبر نوری قرار دهید.
شناسایی و فیوژن: هر تار را بر اساس کد رنگ شناسایی کرده و به پیگتیل (Pigtail) همرنگ آن فیوژن کنید. از دستگاه فیوژن کالیبره استفاده کنید.
تست و اعتبارسنجی: پس از فیوژن، با استفاده از دستگاه OTDR یا VFL (Visual Fault Locator) صحت اتصال و افت سیگنال را بررسی کنید.
مستندسازی دقیق: همیشه اتصالات خود را با ذکر شماره پورت، شماره تار، و نتایج تست مستند کنید. این نظم برای تجهیزات یک رک ایستاده حیاتی است.

کد رنگ روکش خارجی کابل (Jacket) و اهمیت آن

فراتر از تارهای داخلی، روکش خارجی کابل فیبر نوری نیز دارای کد رنگ است. این کدگذاری اطلاعات مهمی درباره نوع کابل و کاربرد آن ارائه می‌دهد. عدم توجه به رنگ روکش می‌تواند منجر به اتصال کابل‌های ناسازگار و افت شدید عملکرد شبکه شود. این موضوع در انتخاب کابل شبکه مناسب نیز صادق است.

جدول کد رنگ روکش کابل فیبر نوری

جدول ۲: کد رنگ روکش خارجی کابل فیبر نوری بر اساس نوع فیبر.
رنگ روکش	نوع فیبر	توضیحات
نارنجی (Orange)	OM1, OM2 Multi-Mode	برای شبکه‌های اترنت و فایبر چنل قدیمی‌تر.
آبی روشن (Aqua)	OM3, OM4 Multi-Mode	بهینه شده برای لیزر (LOMMF)، مناسب برای 10G/40G/100G.
بنفش اریکا (Erika Violet)	OM4 (برخی تولیدکنندگان)	یک رنگ جایگزین برای OM4 در برخی مناطق اروپا.
سبز لیمویی (Lime Green)	OM5 Multi-Mode	فیبر پهن‌باند (WBMMF) برای مالتی‌پلکسینگ طول موج کوتاه.
زرد (Yellow)	Single-Mode (OS1, OS2)	برای مسافت‌های طولانی و پهنای باند بالا.
آبی (Blue)	Polarization-Maintaining	کاربردهای خاص آزمایشگاهی و سنسورها.
مشکی (Black)	Outdoor/Plenum	مقاوم در برابر UV برای کاربردهای بیرونی.

جمع‌بندی: کد رنگ فیبر نوری، زبان مشترک ارتباطات دیجیتال

در نهایت، کد رنگ کابل فیبر نوری بسیار فراتر از یک قرارداد ساده است. این سیستم، ستون فقرات مدیریت زیرساخت‌های نوری مدرن است. بدون آن، راه‌اندازی، نگهداری و توسعه شبکه‌های ارتباطی با ظرفیت بالا، تقریباً غیرممکن خواهد بود. این استاندارد جهانی یکپارچگی و قابلیت اطمینان را تضمین می‌کند.

تسلط بر استاندارد TIA-598 و درک عمیق رنگ کابل فیبر نوری برای هر فردی که با زیرساخت تجهیزات رک و فیبر کار می‌کند، یک مهارت بنیادی است. این دانش، دقت را افزایش داده، زمان را کاهش می‌دهد و از خطاهای پرهزینه جلوگیری می‌کند. این سیستم، اساس ارتباطات سریع و مطمئن امروزی است.

ما با تکیه بر دانش فنی عمیق، آماده‌ایم تا بهترین تجهیزات و راهکارهای زیرساخت شبکه را برای پروژه شما ارائه دهیم. برای دریافت مشاوره تخصصی در زمینه طراحی و پیاده‌سازی شبکه‌های نوری، از انتخاب کابل مناسب تا سربندی پچ پنل ۲۴ پورت، با کارشناسان ما در تماس باشید.

سوالات متداول (FAQ) در مورد کد رنگ فیبر نوری

استاندارد اصلی برای کد رنگ کابل فیبر نوری چیست؟

استاندارد اصلی و جهانی برای کد رنگ کابل فیبر نوری، TIA-598 (در حال حاضر TIA-598-D) است. این استاندارد توسط انجمن صنعت مخابرات (TIA) تدوین شده و رنگ‌بندی تارها، بافرها، تیوب‌ها و روکش خارجی کابل را مشخص می‌کند.

چگونه می‌توان تار شماره ۱۳ به بعد را در یک تیوب شناسایی کرد؟

برای تارهای شماره ۱۳ تا ۲۴، همان ۱۲ رنگ اصلی استاندارد تکرار می‌شوند. وجه تمایز آن‌ها وجود یک نوار (Tracer) مشکی رنگ روی بافر است. برای مثال، تار شماره ۱۳ (آبی با نوار مشکی) و تار شماره ۲۴ (بنفش با نوار مشکی) است.

رنگ زرد و نارنجی در روکش خارجی کابل فیبر نوری به چه معناست؟

رنگ روکش خارجی نوع فیبر را مشخص می‌کند. رنگ زرد معمولاً برای کابل‌های سینگل مد (Single-Mode) و رنگ نارنجی یا آبی روشن (Aqua) برای کابل‌های مالتی مد (Multi-Mode) مانند OM1, OM2, OM3 و OM4 به کار می‌رود.
