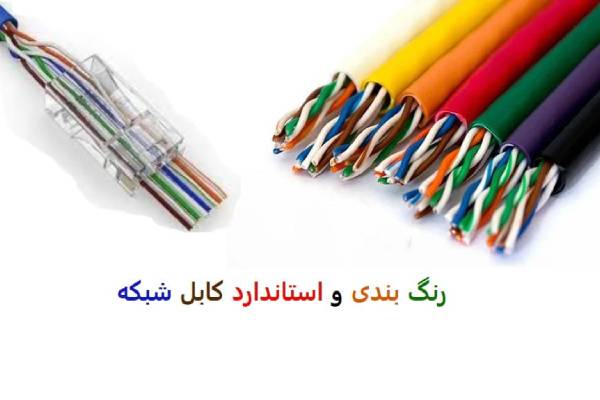

مقدمه‌ای تحلیلی بر اهمیت استانداردهای رنگ‌بندی در شبکه‌های اترنت

رنگ بندی کابل شبکه، یک پروتکل مهندسی برای تضمین یکپارچگی سیگنال در زیرساخت‌های مخابراتی است. این سیستم فراتر از یک قرارداد ظاهری بوده و مستقیماً بر عملکرد، سرعت و پایداری شبکه‌های اترنت (Ethernet) تأثیر می‌گذارد. طبق گزارش انجمن صنعت مخابرات (TIA)، بیش از ۷۰ درصد از مشکلات لایه فیزیکی شبکه ناشی از کابل‌کشی غیراستاندارد است.

"رنگ بندی استاندارد کابل شبکه، مکانیزمی برای مدیریت جفت سیم‌های به‌هم‌تابیده (Twisted Pairs) است تا پدیده‌های مخرب فیزیکی مانند هم‌شنوی (Crosstalk) و تضعیف سیگنال (Attenuation) به حداقل برسد."

درک عمیق این استانداردها برای هر متخصص IT، از مدیران شبکه تا تکنسین‌های نصب، یک ضرورت علمی و عملی است. این مقاله به تحلیل دقیق استانداردهای T568A و T568B، انواع کابل‌ها و پیامدهای فیزیکی عدم رعایت این اصول می‌پردازد. هدف ما ارائه یک مرجع کامل برای اجرای بی‌نقص کابل‌کشی ساختاریافته است.

تحلیل عمیق استانداردهای TIA/EIA-568: چرا دو استاندارد وجود دارد؟

انجمن صنایع الکترونیک (EIA) و انجمن صنعت مخابرات (TIA) دو استاندارد اصلی برای رنگ بندی کابل شبکه تعریف کرده‌اند: T568A و T568B. این دو استاندارد از نظر الکتریکی کاملاً یکسان هستند و تفاوت آن‌ها تنها در جابجایی جفت سیم‌های سبز و نارنجی است. این تمایز، که در نگاه اول جزئی به نظر می‌رسد، مبنای ساخت کابل‌های Straight و Crossover را تشکیل می‌دهد.

تاریخچه این دوگانگی به رقابت‌های صنعتی و نیاز به سازگاری با سیستم‌های قدیمی بازمی‌گردد. استاندارد T568B ریشه در کد رنگی قدیمی AT&T 258A دارد، در حالی که T568A برای سازگاری با سیستم‌های تلفنی USOC (Universal Service Ordering Code) طراحی شده بود. امروزه، این دو استاندارد به عنوان ابزاری برای مدیریت مسیر سیگنال در شبکه به کار می‌روند.

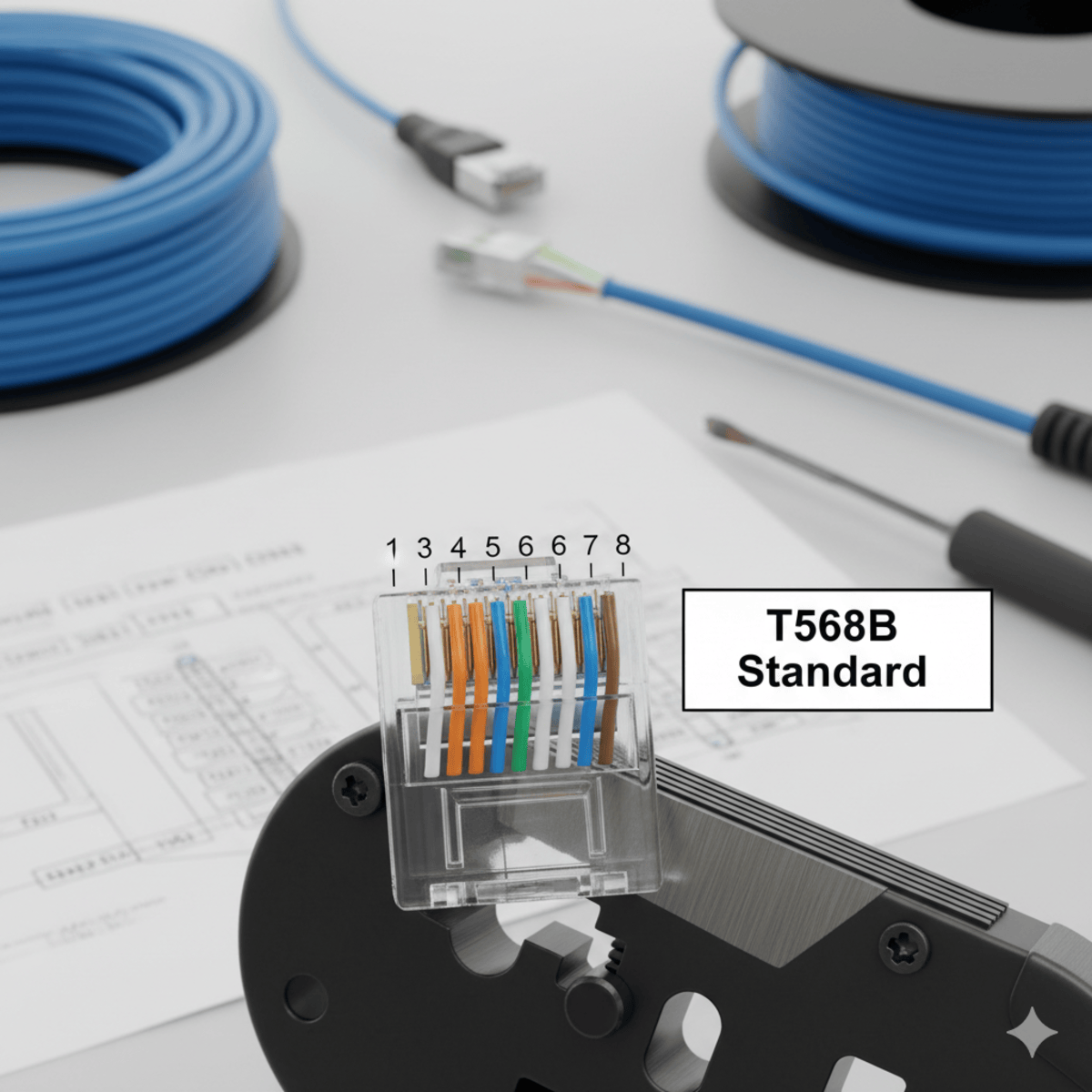

استاندارد T568B: انتخاب غالب در صنعت

استاندارد T568B به دلیل سازگاری با کدهای رنگی قدیمی‌تر و استفاده گسترده در آمریکای شمالی، به استاندارد پیش‌فرض در شبکه‌های تجاری و مسکونی مدرن تبدیل شده است. رعایت این استاندارد در تجهیزاتی مانند کیستون شبکه و پچ پنل، یکپارچگی را در کل زیرساخت تضمین می‌کند.

• پین ۱: سفید/نارنجی (Tx+)
• پین ۲: نارنجی (Tx-)
• پین ۳: سفید/سبز (Rx+)
• پین ۴: آبی
• پین ۵: سفید/آبی
• پین ۶: سبز (Rx-)
• پین ۷: سفید/قهوه‌ای
• پین ۸: قهوه‌ای

انتخاب این استاندارد به عنوان پروتکل واحد در یک پروژه، پیچیدگی را کاهش داده و احتمال خطای انسانی را به حداقل می‌رساند.

استاندارد T568A: کاربرد در پروژه‌های دولتی و سازگاری معکوس

استاندارد T568A اغلب در پروژه‌های دولتی آمریکا و برای حفظ سازگاری با سیستم‌های تلفنی قدیمی مورد نیاز است. هرچند کمتر رایج است، اما دانستن ترتیب پین‌های آن برای ساخت کابل‌های Crossover و عیب‌یابی شبکه‌های ترکیبی ضروری است.

• پین ۱: سفید/سبز (Tx+)
• پین ۲: سبز (Tx-)
• پین ۳: سفید/نارنجی (Rx+)
• پین ۴: آبی
• پین ۵: سفید/آبی
• پین ۶: نارنجی (Rx-)
• پین ۷: سفید/قهوه‌ای
• پین ۸: قهوه‌ای

فیزیک پشت رنگ‌بندی: چرا جفت‌های به‌هم‌تابیده مهم هستند؟

مفهوم رنگ بندی کابل شبکه عمیقاً با ساختار فیزیکی کابل‌های زوج به‌هم‌تابیده (Twisted Pair) گره خورده است. هر جفت سیم (مانند نارنجی و سفید/نارنجی) برای انتقال یک سیگنال دیفرانسیل طراحی شده است. این یعنی سیگنال یکسان با قطبیت معکوس روی هر دو سیم ارسال می‌شود که به گیرنده امکان حذف نویز حالت مشترک (Common-Mode Noise) را می‌دهد.

هم‌شنوی (Crosstalk) و نقش رنگ‌بندی در کنترل آن

هم‌شنوی یا Crosstalk، پدیده القای سیگنال ناخواسته از یک جفت سیم به جفت سیم مجاور است. این تداخل می‌تواند منجر به خطاهای بیتی (Bit Errors) و کاهش شدید عملکرد شبکه شود. استانداردهای T568A/B با قرار دادن جفت‌های ارسال (Tx) و دریافت (Rx) روی پین‌های مشخص، اثر هم‌شنوی نزدیک به انتهای کابل (NEXT - Near-End Crosstalk) را به حداقل می‌رسانند.

جفت سیم‌های آبی (پین ۴ و ۵) و قهوه‌ای (پین ۷ و ۸) در شبکه‌های 10/100BASE-T استفاده نمی‌شوند، اما در شبکه‌های Gigabit Ethernet و برای تأمین برق PoE (Power over Ethernet) نقشی حیاتی دارند. رعایت دقیق رنگ‌بندی تضمین می‌کند که این جفت‌ها نیز به درستی مدیریت شوند.

مدل مفهومی کابل‌ها: Straight-Through در مقابل Crossover

درک تفاوت بین دستگاه‌های DTE (تجهیزات پایانه داده) مانند کامپیوتر و DCE (تجهیزات ارتباط داده) مانند سوئیچ، کلید اصلی برای انتخاب نوع کابل است. رنگ بندی کابل شبکه مشخص می‌کند که سیگنال‌های ارسال (Transmit/Tx) و دریافت (Receive/Rx) چگونه بین دو دستگاه مبادله می‌شوند.

جدول مقایسه جامع کابل‌های Straight و Crossover

فناوری Auto-MDIX: منسوخ شدن کابل Crossover؟

امروزه، اکثر تجهیزات مدرن از قابلیت Auto-MDI/MDIX پشتیبانی می‌کنند. این فناوری طبق استاندارد IEEE 802.3ab تعریف شده و به پورت شبکه اجازه می‌دهد به صورت خودکار پین‌های Tx و Rx را تشخیص داده و تنظیم کند. این قابلیت هوشمند، عملاً نیاز به کابل‌های Crossover را در بسیاری از سناریوها از بین برده است.

با این حال، تکیه صرف به این فناوری بدون درک اصول پایه، می‌تواند در زمان عیب‌یابی شبکه‌های قدیمی‌تر یا تجهیزات خاص صنعتی مشکل‌ساز شود. یک متخصص شبکه باید توانایی تشخیص و ساخت هر دو نوع کابل را داشته باشد.

تأثیر رنگ‌بندی بر فناوری Power over Ethernet (PoE)

فناوری PoE (IEEE 802.3af/at/bt) امکان ارسال همزمان داده و برق DC را روی یک کابل شبکه فراهم می‌کند. این امر به شدت به رنگ بندی کابل شبکه و کیفیت آن وابسته است. در استانداردهای PoE، از جفت سیم‌های داده (Data Pairs) یا جفت‌های یدکی (Spare Pairs) برای انتقال برق استفاده می‌شود.

یک سربندی نادرست یا استفاده از کابل بی‌کیفیت می‌تواند باعث افت ولتاژ، گرم شدن بیش از حد کابل و حتی آسیب به تجهیزات شود. رعایت دقیق استاندارد T568A یا T568B تضمین می‌کند که قطبیت مثبت و منفی برق به درستی روی پین‌های مشخص اعمال شود. برای مدیریت بهینه کابل‌های PoE در مراکز داده، استفاده از تجهیزات استاندارد مانند رک ایستاده با تهویه مناسب ضروری است.

استراتژی پیاده‌سازی و عیب‌یابی پیشرفته: از رک تا کاربر نهایی

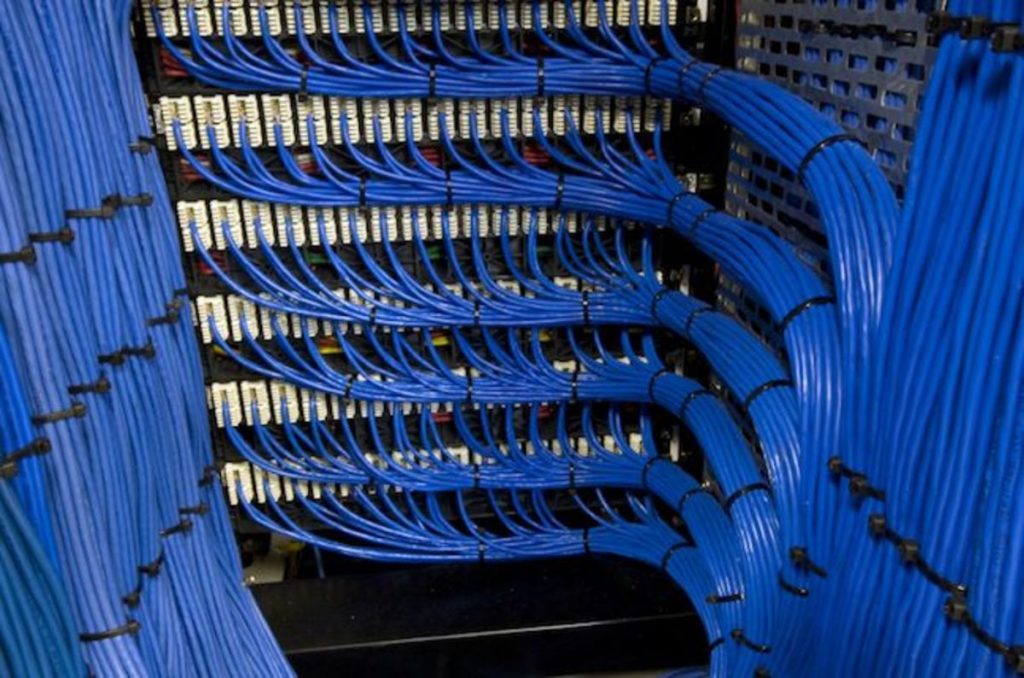

پیاده‌سازی یک زیرساخت کابل‌کشی ساختاریافته، از اتاق سرور و تجهیزاتی مانند رک شبکه شروع شده و تا پریز شبکه کاربر نهایی امتداد می‌یابد. رعایت یکپارچگی در رنگ بندی کابل شبکه در تمام این مسیر الزامی است.

مراحل کلیدی برای یک نصب بی‌نقص:

• انتخاب استاندارد واحد: قبل از شروع پروژه، استاندارد T568B را به عنوان مبنای کار برای تمام اتصالات انتخاب و مستند کنید.
• کابل‌کشی از پچ پنل: کابل‌های افقی (Horizontal Cabling) که از کابل شبکه باکیفیت وستا | vesta استفاده می‌کنند، باید در یک طرف به پچ پنل فیبر نوری یا مسی و در طرف دیگر به کیستون‌ها پانچ شوند.
• حفظ پیچش جفت‌ها: هنگام سربندی کانکتور RJ45 یا پانچ کردن کیستون، پیچش جفت سیم‌ها را تا نزدیک‌ترین نقطه ممکن به پین‌ها حفظ کنید. باز کردن بیش از حد پیچش (بیش از 13 میلی‌متر طبق استاندارد TIA) باعث افزایش شدید Crosstalk می‌شود.
• برچسب‌گذاری دقیق: تمامی پورت‌ها در پچ پنل و کیستون‌ها باید به صورت دقیق و خوانا برچسب‌گذاری شوند. این امر فرآیند عیب‌یابی آینده را به شدت تسهیل می‌کند.
• آزمایش و تایید حرفه‌ای: پس از اتمام سربندی، از یک تستر کابل شبکه حرفه‌ای (Cable Certifier) مانند مدل‌های Fluke Networks برای تأیید پارامترهای کلیدی استفاده کنید.
  • Wiremap: تایید درستی نقشه سیم‌کشی و عدم وجود قطعی یا اتصال کوتاه.
  • Length: اندازه‌گیری طول کابل (نباید از ۱۰۰ متر تجاوز کند).
  • NEXT (Near-End Crosstalk): اندازه‌گیری هم‌شنوی در انتهای نزدیک.
  • Return Loss: اندازه‌گیری سیگنال بازگشتی ناشی از عدم تطابق امپدانس.

جمع‌بندی و چشم‌انداز آینده: به سوی شبکه‌های هوشمندتر

درک صحیح رنگ بندی کابل شبکه یک مهارت بنیادین و غیرقابل جایگزین در دنیای فناوری اطلاعات است. این استانداردها، زبان مشترک تجهیزات شبکه برای برقراری ارتباطی پایدار، سریع و قابل اعتماد هستند. با حرکت به سمت شبکه‌های سریع‌تر (2.5G/5G/10G BASE-T) و گسترش فناوری‌هایی مانند Power over Ethernet (PoE)، اهمیت یک کابل‌کشی دقیق و استاندارد بیش از پیش افزایش یافته است.

یک سربندی نادرست که شاید در سرعت 100Mbps مشکلی ایجاد نکند، در سرعت Gigabit به یک گلوگاه عملکردی تبدیل خواهد شد. با رعایت اصول علمی مطرح شده در این مقاله و استفاده از تجهیزات پسیو استاندارد مانند محصولات وستا، شما زیرساختی قابل اعتماد، مقیاس‌پذیر و آماده برای چالش‌های آینده خواهید ساخت. برای مشاوره تخصصی در زمینه انتخاب و پیاده‌سازی زیرساخت شبکه و تهیه تجهیزات، با کارشناسان ما در تماس باشید.

سوالات متداول (FAQ)

چرا رنگ بندی کابل شبکه اهمیت دارد؟

رنگ بندی صحیح کابل شبکه طبق استانداردهای T568A/T568B برای جلوگیری از تداخل الکترومغناطیسی (Crosstalk) و تضمین یکپارچگی سیگنال ضروری است. این استانداردها عملکرد بهینه و سرعت پایدار شبکه را تضمین می‌کنند.

کابل Straight (مستقیم) برای چه اتصالاتی استفاده می‌شود؟

کابل Straight برای اتصال دستگاه‌های غیرمشابه (DTE به DCE) مانند کامپیوتر به سوئیچ یا روتر به سوئیچ کاربرد دارد. در این نوع، هر دو سر کابل از یک استاندارد رنگ بندی (مثلاً T568B) پیروی می‌کنند.

چه زمانی باید از کابل Crossover (متقاطع) استفاده کنیم؟

کابل Crossover برای اتصال مستقیم دو دستگاه مشابه (DTE به DTE) مانند کامپیوتر به کامپیوتر یا سوئیچ به سوئیچ استفاده می‌شود. یک سر این کابل از استاندارد T568A و سر دیگر از T568B پیروی می‌کند.
